一、气动快速接头的密封连接原理

在气动气压的作用下，通过活动套在向前移动过程中管接头斜面密封圈产生的环向膨胀，使得设在接头内部的密封部件紧密贴合在管壁上，并在管道壁和接头间形成较大的摩擦力，防止因压力作用而使接头冲出，以此实现管道的快速连接。这种连接也可以理解为在密封圈膨胀力的垂直分力作用下，在管道表面形成紧密连接结构，实现密封与连接的完整工艺过程。

二、格雷希尔气动快速接头的优点

1、气动驱动，工作效率高，精准度高，可用于自动化集成配合生产线；

2、无需动火，可在易燃、易爆危险装置区内实现无火花管道连接，安全性高；

3、接头与管道间为机械密封形式，可实现同种或异种材料连接，且抗振动性好，无需外力重复加固；

4、安装前不需要做干燥处理、加生料带等复杂的准备工作，安装后只需进行严密性和强度试验即可；

5、安装工具精巧轻便，操作简单，易学易会，无需配备特种设备专业人员；

6、不受气候和作业空间影响，只要人员可以到达的位置，都可以完成连接作业；

7、工作效率高，节省管道连接的综合成本。是管道连接领域内的革命性创新成果。

格雷希尔快速接头 G15系列，内径密封

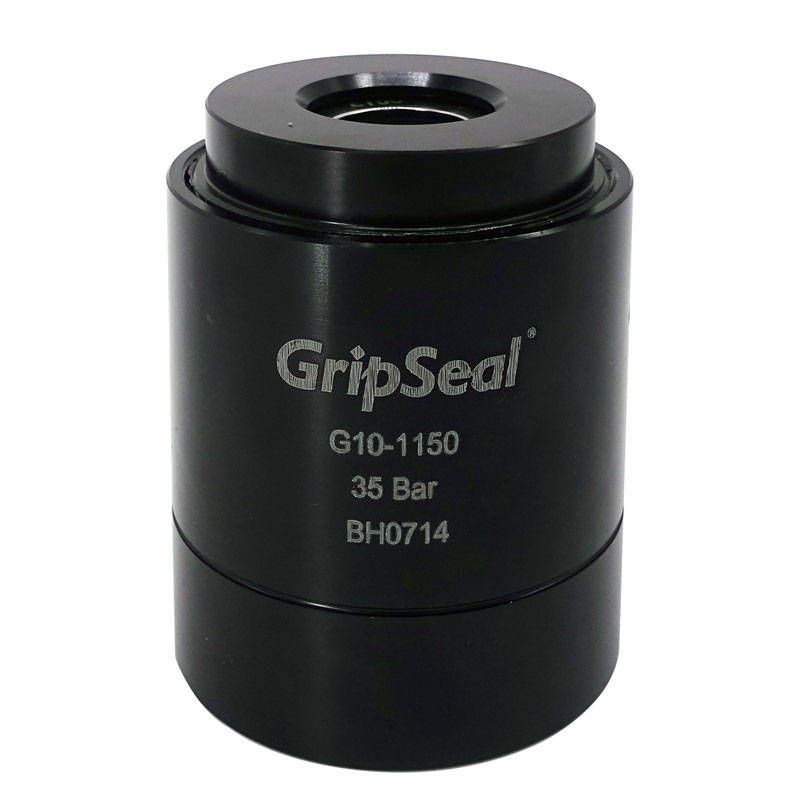

格雷希尔快速接头 G10系列，外径密封连接。

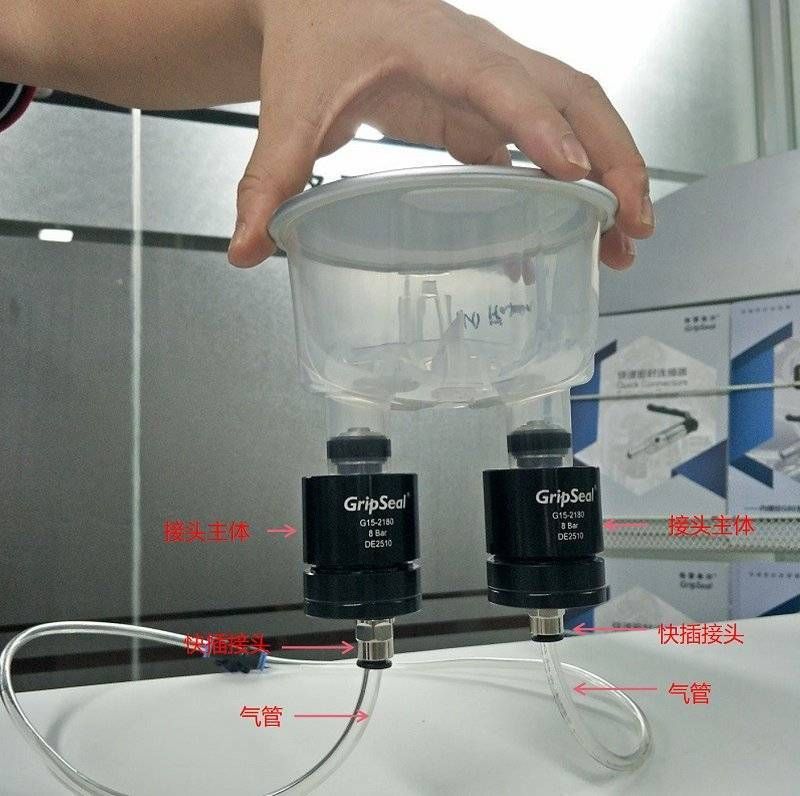

G15系列气动接头结构和原理上跟G10系列十分相似，由外径密封改为内径密封，能够更好适应圆孔的密封连接。如上图所示，是将接头前端的密封圈插入管孔内部，再通气进行密封。常用于塑料管件、不锈钢管孔、铝制管孔、塑钢管口等，对管件损伤很小，不会划伤涂层，是多种高工艺要求的快速密封连接较好方案。

气动接头的应用领域十分广泛，水道气密测试、散热器测试、塑料端口密封连接、医用导管、鲁尔接头、新能源电机控制器等多种应用领域可以用到格雷希尔GripSeal G15-11200、G10-1170气动接头，高效实现密封连接。提高整体测试效率，降低成本，提高产量。
